常用电力电缆 深入解析其核心结构与功能

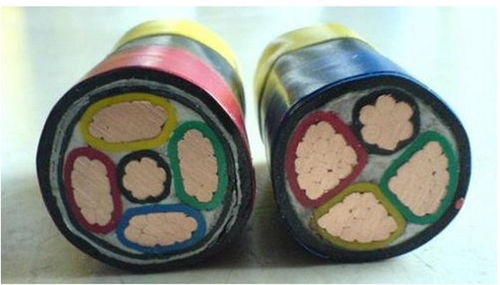

电力电缆是现代电力传输和分配系统中不可或缺的“血管”，它们默默埋藏于地下或穿梭于管道中，将电能安全、高效地送达千家万户和各个工业设施。了解其内部结构，不仅能帮助我们认识其工作原理，更能理解其安全运行的重要性。通常，一条完整的电力电缆主要由导体、绝缘层、屏蔽层、护套层等几个关键部分构成，它们各司其职，共同保障电力传输的可靠与安全。

1. 导体：电能的“高速公路”
导体是电缆的核心，负责承载电流。通常采用高导电率的金属材料制成，最常用的是铜或铝。铜导体导电性能更优、机械强度高，但成本也较高；铝导体重量轻、成本低，但在相同导电能力下截面积需更大。导体可以是单根的实心线，也可以是由多根细丝绞合而成的绞合线，后者柔韧性更好，便于敷设和弯曲。

2. 绝缘层：安全的“守护神”
绝缘层紧密包裹在导体外部，其核心作用是确保电流沿导体路径流动，防止向外界泄漏或发生相间短路。绝缘材料的性能直接决定了电缆的耐压等级、工作温度和使用寿命。常用材料包括：

• 交联聚乙烯（XLPE）：目前中高压电缆最主流的绝缘材料，耐热性好、电气性能优异、机械强度高。
• 聚氯乙烯（PVC）：常用于低压电缆，成本低、柔韧性好，但耐热性和环保性相对较差。
• 乙丙橡胶（EPR）：具有优良的柔韧性和耐热性，常用于需要频繁移动或弯曲的场合。

3. 屏蔽层：电场的“调控者”
在中等电压及以上等级的电缆中，屏蔽层至关重要。它通常包括导体屏蔽和绝缘屏蔽两层，均采用半导电材料。

• 导体屏蔽：包裹在导体与绝缘层之间，目的是平滑导体表面的电场分布，消除因导体绞合产生的尖端和不平整处造成的电场集中，防止局部放电损坏绝缘。
• 绝缘屏蔽：位于绝缘层外部，同样起到均匀电场的作用，并与金属屏蔽层紧密接触。

4. 金属屏蔽/铠装层：保护与接地的“双重卫士”
该层位于绝缘屏蔽之外。在电力电缆中，它通常由铜带或铜丝编织而成，主要作用有：

• 导通故障电流：当电缆绝缘损坏发生短路时，提供低阻抗通路，使保护装置迅速动作切断电源。
• 电磁屏蔽：约束电缆内部电场，减少对外界的电磁干扰，也保护电缆免受外部电磁干扰。
• 铠装保护：在一些需要机械保护的场合（如直埋、易受外力损伤），会在金属屏蔽外增加钢带或钢丝铠装层，以承受压力、防止啮齿动物啃咬等。

5. 护套层：整体的“防护外衣”
护套是最外层的保护结构，通常由PVC、PE（聚乙烯）或聚氨酯等材料挤包而成。它保护电缆内部结构免受机械损伤、化学腐蚀、水分浸入、紫外线照射以及各种环境因素的侵害，是电缆长期稳定运行的第一道物理屏障。根据使用环境的不同，护套可能有不同的特性，如阻燃、防白蚁、耐油、耐寒等。

6. 填充层与包带（辅助结构）
在多芯电缆（如三芯动力电缆）中，导体绝缘后线芯之间的空隙会用非吸湿性材料（如聚丙烯绳）填充，使电缆外观圆整、结构稳定。在成缆过程中，可能会使用无纺布或PVC带等材料进行绕包，固定内部结构。

****
一条看似简单的电力电缆，实则是一个设计精密、层层防护的复杂系统。从内到外的导体、绝缘、屏蔽、护套等结构，共同实现了高效导电、绝缘保护、电场控制、机械防护和环境保护等多重功能。了解这些结构，对于电缆的选型、敷设、运维以及故障排查都具有重要的指导意义。随着材料科学与技术的发展，电力电缆的结构也在不断优化，向着更高电压等级、更大传输容量、更安全可靠、更环保节能的方向持续演进。
